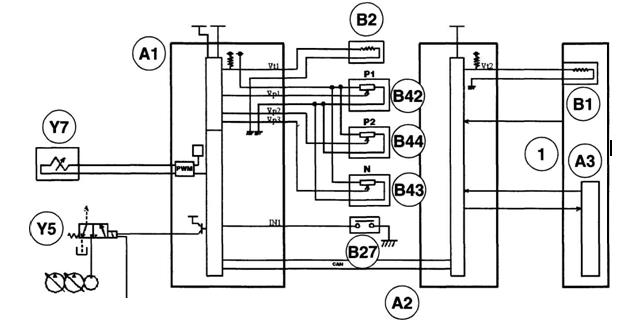

自動模式控制電路結構

1.   發動機

A1 .電腦

A2. 發動機控制器

A3.電子加速器

B1. 冷卻水溫度傳感器

B2. 液壓油溫度傳感器

2）說明

1.       位于自動模式時，可以選用Sa和La兩種模式。

2.       當 heither pump壓力值達到2075 psi以上，并且小臂液壓泵的負反饋控制信號低于000 psi，此時電腦開關轉向Sa模式。

3.       當泵壓力降至2075 psi以下或者負反饋控制信號升至000 psi以上，此時電腦開關轉向La模式。

4.       當發動機冷卻水溫度低于122℉或液壓油的溫度低于77℉ 時，自動控制模式不失效，此時選擇La模式。

B27. 行走先導壓力開關

B42. 泵壓力傳感器（P1）

B43. 壓力傳感器（nega－cont）

B44.泵壓力傳感器（P2）（黃帶）

Y5.   加力電磁閥（黃帶）

Y7.   主泵比例電磁閥

5.      當溫度高于122℉并且液壓油溫度高于77℉時，自動模式啟動，并且即使水位和溫度降低時仍處于此模式。

6.      自動模式啟動時，按下行走壓力開關并不會改變模式。

7.      位于Sa模式時按下行走壓力開關，此時系統仍舊處于此模式。位于La模式時操作與此相同。

			CX210	CX240
SA 模式	發動機轉數（最大）	rpm	1800	2000
	電流（等于S 模式 + 40 mA）	mA	332	347
	液壓加力	—	自動	自動
LA 模式	發動機轉數（最大）	rpm	1700	1900
	電流（等于 S 模式）	mA	292	307
	液壓加力	—	自動	自動
