概述

概述

下圖顯示發動機系統內的流程圖。盡管不同的應用和安裝使用了不同的零件，流程卻是相同的。要表示的系統有：

· 燃油系統

· 機油系統

· 冷卻液系統

· 進氣系統

· 排氣系統。

對于發動機系統的認識可以幫助你對您的發動機進行故障診斷、維修和一般維護保養。

燃油系統

燃油系統

1. 油箱側燃油進口

2. 帶水分離器的燃油濾清器

3. 燃油泵進口管

4. 燃油泵

5. 燃油控制閥供油管

6. 燃油正時供油管

7. 燃油油軌供油管

8. 燃油油軌阻尼管

9. 電子燃油控制閥總成

10. 噴油器

11. 燃油回油管

12. 燃油回油（發動機到油箱）

13. ECM。

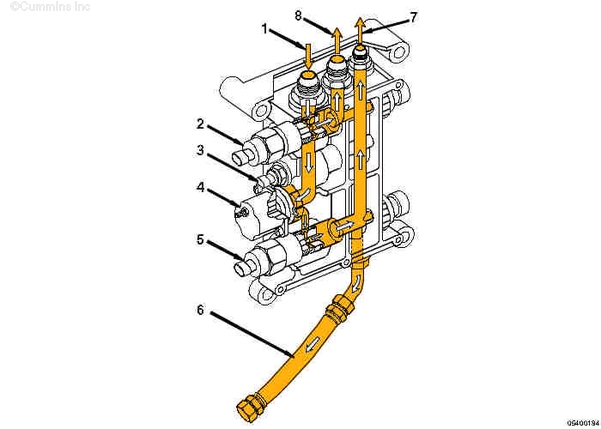

1. 燃油泵側燃油進口

2. 燃油正時執行器

3. 燃油溫度傳感器

4. 燃油切斷閥

5. 燃油油軌執行器

6. 燃油油軌阻尼管

7. 燃油到燃油油軌

8. 燃油到燃油正時。

流程圖

流程圖

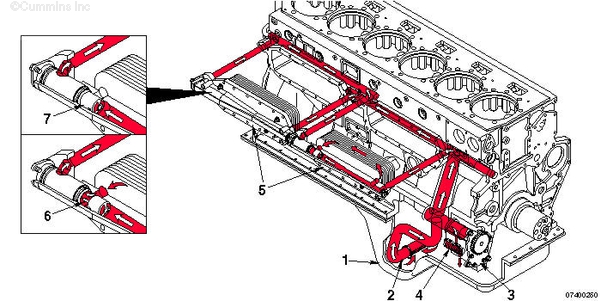

1. 油底殼

2. 機油吸油管

3. 機油泵

4. 機油壓力調節閥

5. 機油冷卻器

6. 機油冷卻器節溫器（開啟）

7. 機油冷卻器節溫器（關閉）。

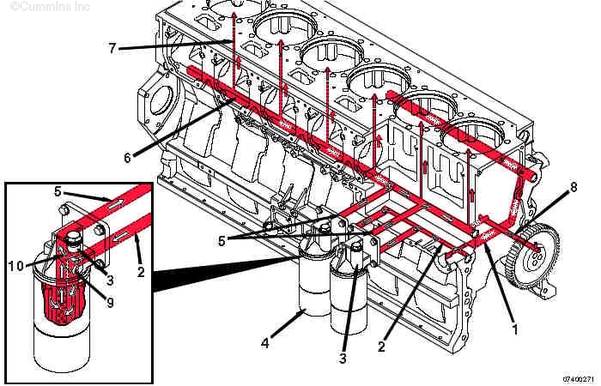

1. 來自冷卻器的機油流

2. 至濾清器的機油流

3. 機油濾清器旁通閥

4. 機油濾清器

5. 來自濾清器的機油

6. 主油道

7. 至缸蓋的機油流

8. 至后惰輪的機油流

9. 通過濾清器的正常機油流

10. 旁通機油流。

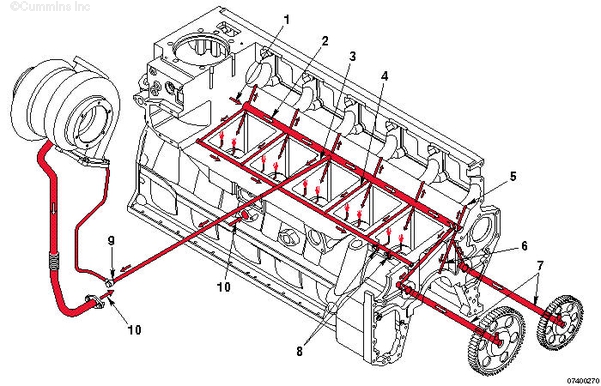

1. 來自濾清器的機油流

2. 主油道

3. 至渦輪增壓器供油管的油道

4. 至活塞冷卻噴嘴油道的油道

5. 至凸輪軸襯套和缸蓋的機油

6. 至主軸承和曲軸的機油

7. 至前惰輪的機油

8. 至活塞冷卻噴嘴的機油

9. 渦輪增壓器供油管

10. 渦輪增壓器機油流回曲軸箱。

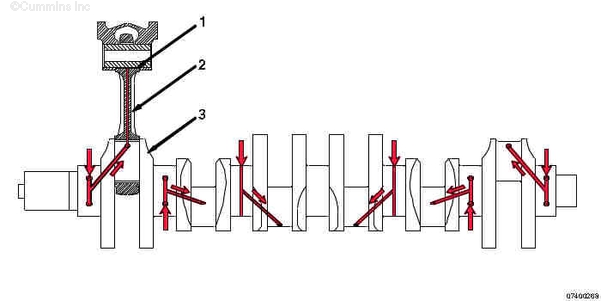

1. 活塞銷襯套

2. 連桿

3. 曲軸。

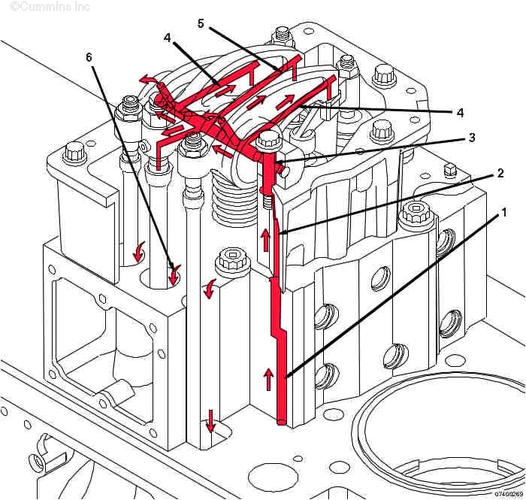

1. 流過缸蓋的機油

2. 流過搖臂室殼體的機油

3. 流經搖臂軸螺栓周?chē)屯ㄟ^(guò)搖臂軸的機油

4. 流過搖臂的機油

5. 流過噴油器搖臂的機油

6. 機油流回油底殼。

冷卻系統

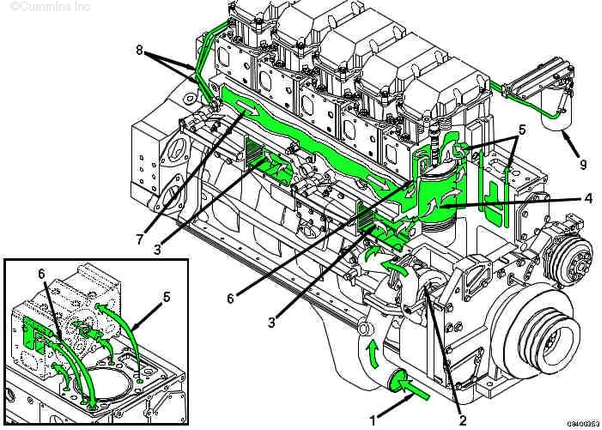

冷卻系統

1. 來自散熱器的冷卻液進口

2. 水泵

3. 流過機油冷卻器的冷卻液

4. 流經缸套周?chē)睦鋮s液

5. 至缸蓋的冷卻液

6. 從缸蓋至冷卻液歧管的冷卻液

7. 冷卻液歧管至節溫器殼體

8. 冷卻液濾清器供油和回流管

9. 冷卻液濾清器。

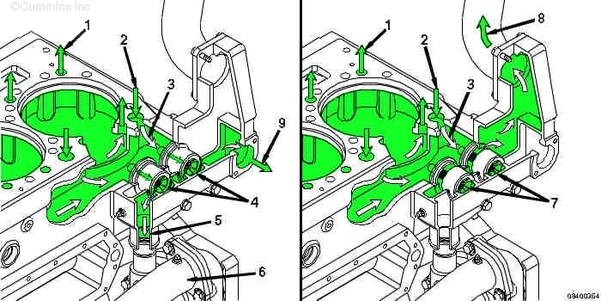

1. 至缸蓋的冷卻液（每個缸蓋四個端口）

2. 至水歧管的冷卻液（每個缸蓋一個端口）

3. 至節溫器殼體的冷卻液

4. 散熱器旁通通道開啟

5. 至水泵的冷卻液

6. 至機油冷卻器的冷卻液

7. 散熱器旁通通道關閉

8. 至散熱器的冷卻液

9. 至可選變矩器的冷卻液（常閉）

冷卻系統

冷卻系統

1. 來自散熱器的冷卻液進口

2. 水泵

3. 流過機油冷卻器的冷卻液

4. 流經缸套周?chē)睦鋮s液

5. 至缸蓋的冷卻液

6. 從缸蓋至冷卻液歧管的冷卻液

7. 冷卻液歧管至節溫器殼體

8. 冷卻液濾清器供油和回流管

9. 冷卻液濾清器。

1. 至缸蓋的冷卻液（每個缸蓋四個端口）

2. 至水歧管的冷卻液（每個缸蓋一個端口）

3. 至節溫器殼體的冷卻液

4. 散熱器旁通通道開啟

5. 至水泵的冷卻液

6. 至機油冷卻器的冷卻液

7. 散熱器旁通通道關閉

8. 至散熱器的冷卻液

9. 至可選變矩器的冷卻液（常閉）

進氣系統

進氣系統

1. 至渦輪增壓器的進氣口

2. 渦輪增壓后的空氣至空-中冷器

3. 空-空中冷器

4. 進氣歧管

5. 格柵加熱器（僅限于工業用）

6. 缸蓋進氣口

7. 進氣門。

排氣系統

排氣系統

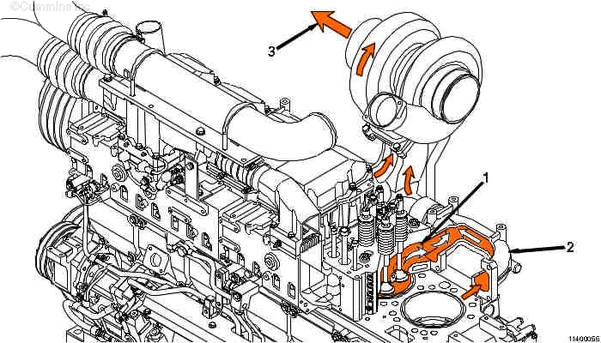

1. 缸蓋排氣口

2. 排氣歧管

3. 渦輪增壓器排氣口。
