Perkins柴油發(fā)動機搖臂軸和推桿-拆卸

拆卸步驟

開始:

a.拆下氣門機構(gòu)蓋。請參閱《拆解和組裝》,“氣門機構(gòu)蓋-拆卸和安裝”。

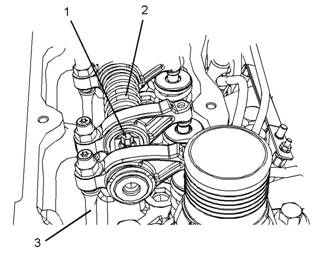

1使用工具(A)逐步松開torx螺釘(1)。從搖臂軸組件兩端開始向中間進行。

注:為了避免搖臂軸組件(2)變形，應一次松開每個torx螺釘半圈。重復該程序，直到松開所有torx螺釘。

2.將torx螺釘(1)從搖臂軸組件(2)上拆下。

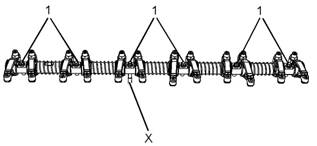

注:位置(X)中的Torx螺釘長度各不相同。

3.將搖臂軸組件(2)從缸蓋上卸下。

4.為了顯示位置，在推桿(3)上作一個識別標記。從缸蓋上卸下推桿。

注:識別標記能確保將推桿重新安裝在原來的位置。不要調(diào)換舊推桿的位置。
