Perkins1103/1104柴油發動機機油泵-拆卸(不帶平衡器的發動機)

Perkins1103/1104柴油發動機機油泵拆卸方法與步驟

a.拆卸發動機油底殼。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“發動機油底殼-拆卸和安裝”。

注:本步驟適用于拆卸沒有配備平衡器發動機上的發動機機油泵。有關配備平衡器發動機的發動機機油泵拆卸資料，請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“平衡器總成-拆卸”。

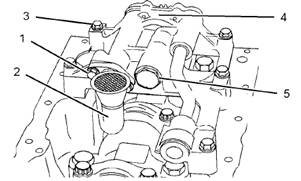

1.拆卸調整螺釘(1)和吸油管(2)。

2.拆下調整螺釘(3)。從缸體上卸下發動機機油泵組件(4)。

3.如有必要，從發動機機油泵組件(4)上卸下安全閥(5)。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“發動機機油安全閥-拆卸和安裝”。

4.拆下調整螺釘(6)。從發動機機油泵組件(4)拆卸發動機機油泵(7)。

5.如有必要，從發動機機油泵(7)拆卸調整螺釘和前蓋組件，以檢查發動機機油泵內的部件。
