日本三菱柴油發動機S6R S12R S16R前部裝置的維修組裝與技術資料

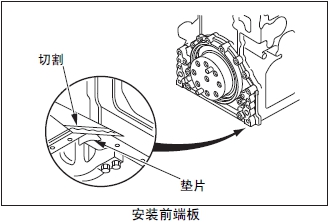

3.1 安裝三菱發動機前端板

(1) 在曲軸箱的墊片安裝面上涂抹密封劑(ThreeBond1211)，貼上墊片。

(2) 在墊片的前端板安裝面上涂抹密封劑(ThreeBond1211)，安裝前端板。

(3) 擰緊螺栓。

(4) 確認前端板的下部和曲軸箱體的底部是否平齊。小心地剪除露出外面的墊片邊緣。

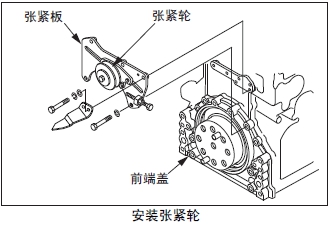

3.2 安裝三菱發動機張緊輪

(1) 將張緊輪安裝在張緊輪座板上，旋緊螺栓。

(2) 將張緊輪座板安裝在前端板、座架上。

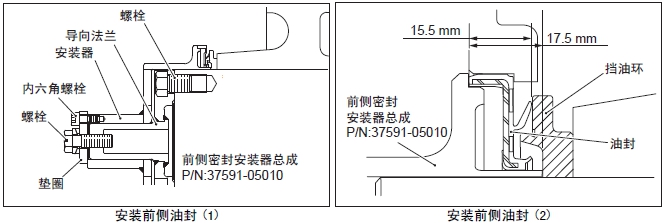

3.3 安裝三菱發動機前側油封

使用前側密封安裝器總成，安裝前側油封。

(1) 在油封的唇口均勻涂抹潤滑油。

注: 安裝時，注意油封的安裝方向，注意不要損傷油封。

(2) 在曲軸前端安裝導向法蘭，用安裝器螺栓固定。

(3) 安裝器和油封組裝后，裝在導向法蘭上。

(4) 旋緊導向法蘭上的螺栓，將油封插入前端板內。

(5) 拆卸安裝器總成。

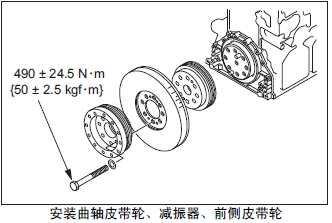

3.4 安裝三菱發動機曲軸皮帶輪、減振器、前側皮帶輪

(1) 在曲軸安裝減振器的螺孔內旋入導向螺栓。

(2) 將曲軸皮帶輪、皮帶、減振器和前側皮帶輪通過導向螺栓，對準定位銷位置后安裝。

(3) 按照規定的扭矩緊固螺栓。

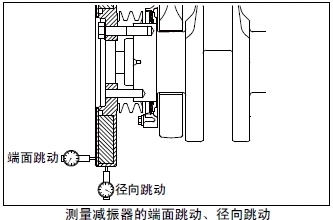

3.5 測量減振器的端面跳動、徑向跳動

測量減振器的端面跳動和徑向跳動。超過標準值時，檢查螺栓的緊固狀況、安裝配合面有無異物粘附等組裝狀態。

注: 避免在刻印位置進行測量。

3.6 三菱發動機指針的安裝、調整

(1) 將指針安裝在張緊輪座板上。

(2) 曲軸置于No.1 氣缸的上死點位置，使減振器外側的No.1 氣缸上死點的刻印位置和指針對準。

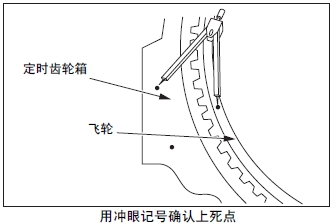

(3) No.1 氣缸的上死點可用這樣的方法確認，即當飛輪端面和定時齒輪箱上打刻的３個沖眼記號其距離相等時為No.1 氣缸的上死點。

注: 關于由活塞運動確認上死點，參考「發動機本體的組裝」的「檢測活塞的突出量」項。

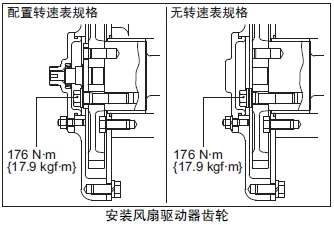

3.7 安裝三菱發動機風扇驅動器齒輪

( 風扇配置規格)

(1) 將風扇驅動器座板安裝在曲軸箱上。

(2) 將風扇驅動器齒輪安裝在凸輪軸上，按照規定的扭矩緊固螺栓。

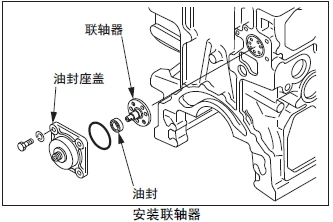

3.8 安裝三菱發動機聯軸器

( 轉速表配置規格)

(1) 將聯軸器對準凸輪軸前端的定位銷后安裝，旋緊螺栓。

(2) 將油封和Ｏ形圈裝入油封座，旋緊螺栓。

注:(a) 在油封唇口和Ｏ形圈上涂敷油脂。

(b) 在安裝聯軸器、油封、油封座之前，安裝凸輪軸。
