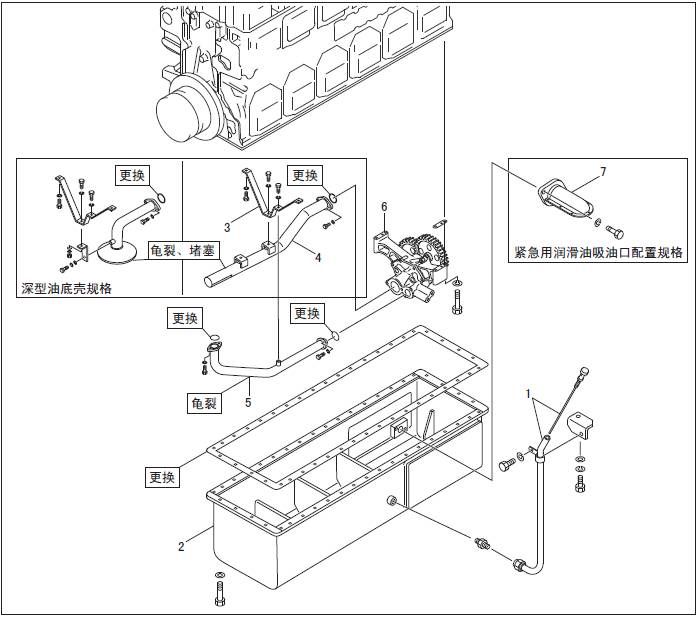

三菱S6R發動機潤滑油系統的拆卸，檢測(2)

拆卸順序

1 三菱S6R發動機潤滑油濾清器

2 釋放閥管( 左置潤滑油濾清器規格)潤滑油濾清器連接頭( 右置潤滑油濾清器規格)

3 釋放閥

4 緊急潤滑油管( 右置潤滑油濾清器規格)

5 潤滑油冷卻器蓋( 左置潤滑油濾清器規格)

6 潤滑油冷卻器( 約19 kg)

1.3 潤滑油系統的拆卸，檢測(3)

2.7 三菱S6R發動機潤滑油冷卻器、潤滑油恒溫器的解體

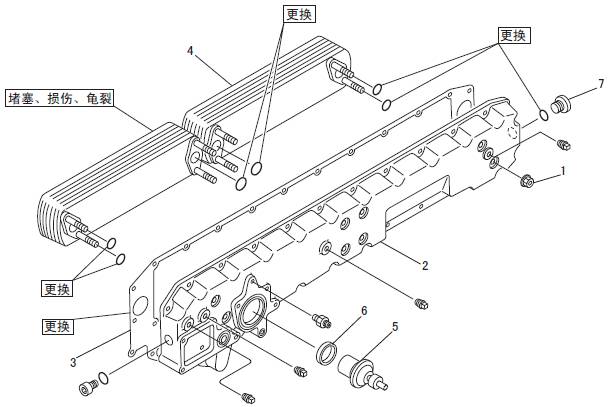

三菱S6R發動機潤滑油冷卻器、潤滑油恒溫器的解體

解體順序

1 螺帽

2 潤滑油冷卻器蓋

3 三菱S6R發動機墊片

4 三菱S6R發動機冷卻器芯

5 三菱S6R發動機潤滑油恒溫器

6 密封

7 塞頭

組裝時，更換新的墊片和Ｏ形圈。

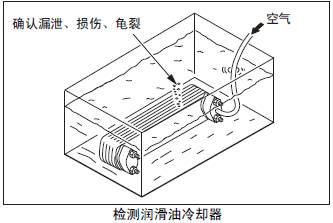

2.7.1 檢測潤滑油冷卻器

在三菱S6R發動機冷卻器芯的潤滑油通道部位，進行1.5MPa{15 kgf/cm2} 的壓縮空氣測試，檢查芯部的損傷或龜裂。發現有漏泄時，更換新的冷卻器芯。

2.8 三菱S6R發動機檢測潤滑油恒溫器

2.8.1 檢查潤滑油恒溫器的密封

(1) 三菱S6R發動機檢查潤滑油恒溫器的密封，發現老化或龜裂時更換新品。

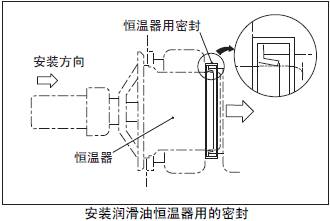

(2) 密封的裝配方向如圖所示。

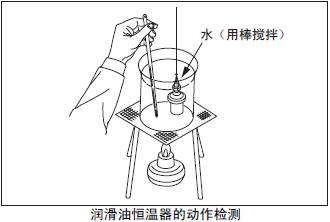

2.8.2 三菱S6R發動機潤滑油恒溫器的動作檢測

(1) 將潤滑油恒溫器放入裝滿水的容器內。

(2) 加熱水的同時用溫度表測量水溫， 測量閥開始打開和閥升高至標準值時的溫度。和標準值的溫度相差很大時，更換新品。

注:(a) 用棒攪拌，使容器內的水溫保持均勻。(b) 安裝恒溫器時，必須先確認恒溫器的閥側面的開閥溫度刻印。
